Parc machine



EMG est doté d’un parc machines performant, complet et numérique. Depuis la reprise en 2014, nous avions l’objectif de développer notre moyen de production afin d’élargir notre champ de compétence dans l’usinage de pièces unitaires, petite et moyenne série en tournage et fraisage. Nous avons ainsi doublé notre parc machines.

3 CENTRES D’USINAGE 3 AXES



CENTRE D’USINAGE 3 AXES DOOSAN DNM650
– CN Heidenhain TCN-530
– Course X : 1270mm ; Y : 670mm ; Z : 625mm
– Magasin 30 outils automatiques
– Rotation : 8000 tr/min
– Arrosage centre broche 20 bars
– Convoyeur à copeaux

CENTRE D’USINAGE 3 AXES HERMLE C800V
– CN Heidenhain TCN-426
– Course X : 800mm ; Y : 600mm ; Z : 500mm
– Magasin 30 outils automatiques
– Rotation : 8000 tr/min
– Convoyeur à copeaux

CENTRE D’USINAGE 3 AXES SHARNOA HPM32
– CN TIGRE 6
– Course X : 800mm ; Y : 450mm ; Z : 500mm
– Magasin 20 outils automatiques
– Rotation : 8000 tr/min

DNM650-EMG-USINAGE SERIE ALU-CENTRE D'USINAGE ROBOTISE-CENTRE 5 AXES-TOUR BIBROCHES-EMBARREUR-USINAGE SERIE-ROTOPALETTE



2 CENTRES D'USINAGE 4 AXES

CENTRE D’USINAGE 4 AXES (Horizontal MORI SEIKI MH40 Roto-palette)

– CN Fanuc Mf-M4
– Course X : 560mm; Y : 500mm; Z : 510mm; B : 360 positions
– Magasin 60 outils automatiques
– Roto-palette, 2 palettes 4 Etaux ALLMATIC
– Rotation : 10000 tr/min

CENTRE D’USINAGE 4 AXES (Vertical MORI SEIKI M300 Roto-palette)

– CN Fanuc Mf-M4
– Course X : 400mm; Y : 300mm; Z : 495mm; B : 360 000 positions
– Magasin 60 outils automatiques
– Roto-palette, 2 palettes 4 Etaux monobloc
– Rotation : 8000 Tr/min



TOUR CN 3 AXES (MAZAK QT-10N)



– CN MAZATROL CAM-T3

BROCHE PRINCIPALE

– Vitesses de broche :  3000 tr/Min
– Diamètre maximum en barre : Ø42 mm
– Diamètre maximum usinable : Ø300 mm
– Mandrin hydraulique Ø204 mm/ MANDRIN A PINCE DE Ø1 A Ø42
– Contre-pointe automatique
– Axe C : 360°

TOURELLE

– 16 postes automatiques et motorisés : 1500 tr/Min
– Courses X : 240 mm   Z : 500 mm

TOUR CN 5 AXES (MORI SEIKI NL2500SY)



– CN MSX-850

BROCHE PRINCIPALE

– Vitesses de broche :  4000 tr/Min
– Diamètre maximum en barre : Ø80 mm
– Diamètre maximum usinable : Ø350 mm
– Mandrin hydraulique Ø254 mm
– Axe C : 360 000°

CONTRE-BROCHE

– Vitesses de broche : 6000 tr/Min
– Diamètre maximum en barre : Ø43 mm
– Mandrin hydraulique Ø170 mm
– Axe B : 730 mm
– Axe C : 360 000°

TOURELLE

– 12 postes automatiques et motorisés : 6000 tr/Min
– Courses X : 260 mm   Z : 795 mm   Y : ±50 mm

AUTRES

– Ravitailleur de barres LNS Quick LOAD Servo
– Bras récupérateur de pièces

NL2500SY-EMG-USINAGE SERIE ALU-CENTRE D'USINAGE ROBOTISE-CENTRE 5 AXES-TOUR BIBROCHES-EMBARREUR-USINAGE SERIE-ROTOPALETTE

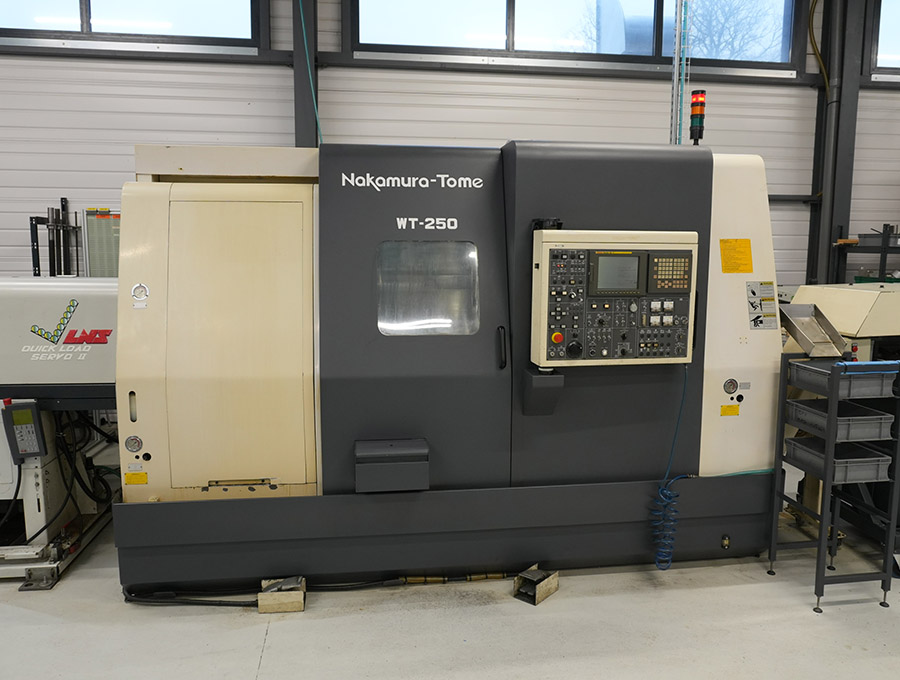

TOUR CN 8 AXES (NAKAMURA WT-250 MMY)



– CN FANUC 18it

BROCHE PRINCIPALE

– Vitesses de broche :  4500 tr/Min
– Diamètre maximum en barre : Ø65 mm
– Diamètre maximum usinable : Ø250 mm
– Mandrin à pince hydraulique Ø65 mm
– Axe C : 360 000°

CONTRE-BROCHE

– Vitesses de broche : 4500 tr/Min
– Diamètre maximum en barre : Ø51 mm
– Mandrin hydraulique Ø175 mm
– Axe B : 620 mm
– Axe C : 360 000°

TOURELLES UPPER/LOWER

– 12 postes automatiques et motorisés : 3600 tr/Min
– Courses X : 195 mm   Z : 600 mm   Y : ± 41 mm



AUTRES

– Ravitailleur de barres LNS Quick LOAD Servo II
– Bras récupérateur de pièces sur broche principale
– Bras récupérateur de pièces + tapis de convoyage sur broche secondaire

SCIE AUTOMATIQUE (KASTO)



– Capacité : Ø250mm

SABLAGE ET MICROBILLAGE



– Capacité : 400 litres



BRAS DE TARAUDAGE (ROSCAMAT TIGER)



– Alimentation électrique

– Capacité : M2 – M27

LOGICIEL CAO/FAO (TOP SOLID V7 R12)



– CAO

– FAO Fraisage + tournage
